產品名稱： 燒結爐/自動化填料燒結爐(單層或多層)
一、產品名稱：燒結爐/自動化填料燒結爐根據性能可分為普通型燒結、配合生產線自動化生產燒結。
二、產品用途：
適用于適用于電池、高鐵、石油設備部件的燒結、固化等。廣泛使用于電池、新能源、高鐵、汽車玻璃、陶瓷、建材……等等的產品、烘干、回火、預熱、定型、加工等。

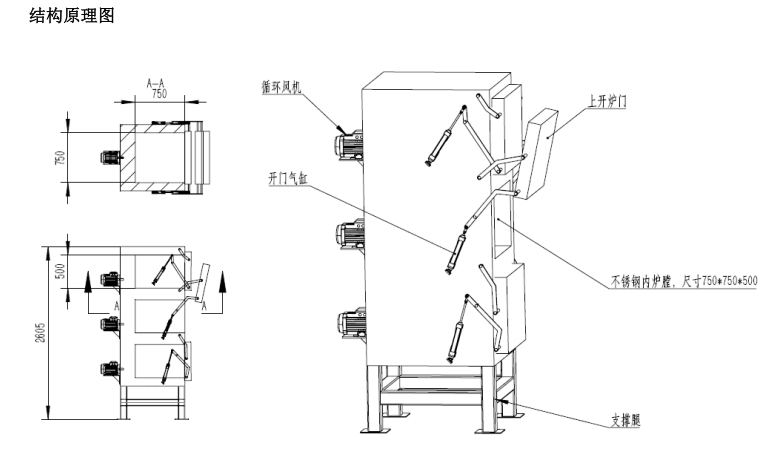

三、箱體構造
1、 智能化數顯控溫：模塊采用S7-1200系列PLC，示值清晰、直觀；系統采用氣缸、電缸驅動的單腔（多腔體）平開門或提升門架構，通過燒結爐PLC、機械手模組和主控屏的協同控制實現自動化操作。當機械手移動至預設工位時，通過工業總線向主控屏發送指定門的開啟請求，主控屏解析指令后轉發至燒結爐PLC，由PLC激活目標門的電缸驅動模塊并監控位移傳感器，完成開門動作后反饋狀態信號。機械手隨即執行上料/取料操作，確認物料就位后，反向觸發關門指令至主控屏，經PLC控制電缸反向行程實現門體閉合，各腔門具備獨立控制通道。
2、 材料:箱體采用優質冷扎鋼板SECC,表面靜電噴塑,涂層堅硬牢固,具有極強的防銹能力;工作室為不銹鋼板，圓角造型，易于清潔，層板可以任意調節。
3、 可調式新型進風口，控制箱內進出的空氣。
四、技術指標
|
型號 |
電源電壓（V） |
加熱功率（KW） |
控溫范圍 |
控溫精度 |
鼓風功率（W） |
單層抽屜開口尺寸（寬×深×高） |
|
HGH-70L-1(一層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
75*2 |
45cm×45cm×35cm |
|
HGH-136L-1(一層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
75*2 |
55cm×55cm×45cm |
|
HGH-512L-1(一層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
150*2 |
80cm×80cm×80cm |
|
HGH-1000L-1(一層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
150*2 |
100cm×100cm×100cm |
|
HGH-75L-2(二層) |
220 |
1.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
75 |
55cm×55cm×25cm |
|
HGH-90L-2(二層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
75*2 |
65cm×55cm×25cm |
|
HGH-120L-2(二層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
75*2 |
75cm×65cm×25cm |
|
HGH-250L-2(二層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
150*2 |
100cm100cm×25cm |
|
HGH-300L-2(二層) |
220 |
2.5 |
室溫～100℃/200℃/300℃/400℃ |
±1℃ |
150*2 |
120cm×100cm×25cm |
|
備注 |
可以按照客戶要求定制，抽屜可以做左右二層、三層、四層等，上下結構二層、三層、四層等 |
|||||
L:代表100～300℃；M:代表400℃以上；
本產品如有技術改動，恕不另行通知，請以訂定購時技術為準！
六、工作步驟:
1.工作前:
(1)檢查電氣是否異常
(2)將產品放置烘乾箱內
(3)開啟電源開關并調整適當溫度與加熱時間。
2.工作中:
(1)專心操作并配戴防護器具。
(2)操作人員嚴禁離開加工區。
(3)操作人員嚴禁吸煙喝酒
3.工作后:
(1)關閉電源開關并將箱門關閉。
(2)器具使用后及周邊需清潔乾凈并歸定位。
4.事故處理:
(1) 通知系辦公室、環安組
(2) 受傷人員送衛保組或醫院治療
(3) 機具設備報請營繕組或廠商維修
