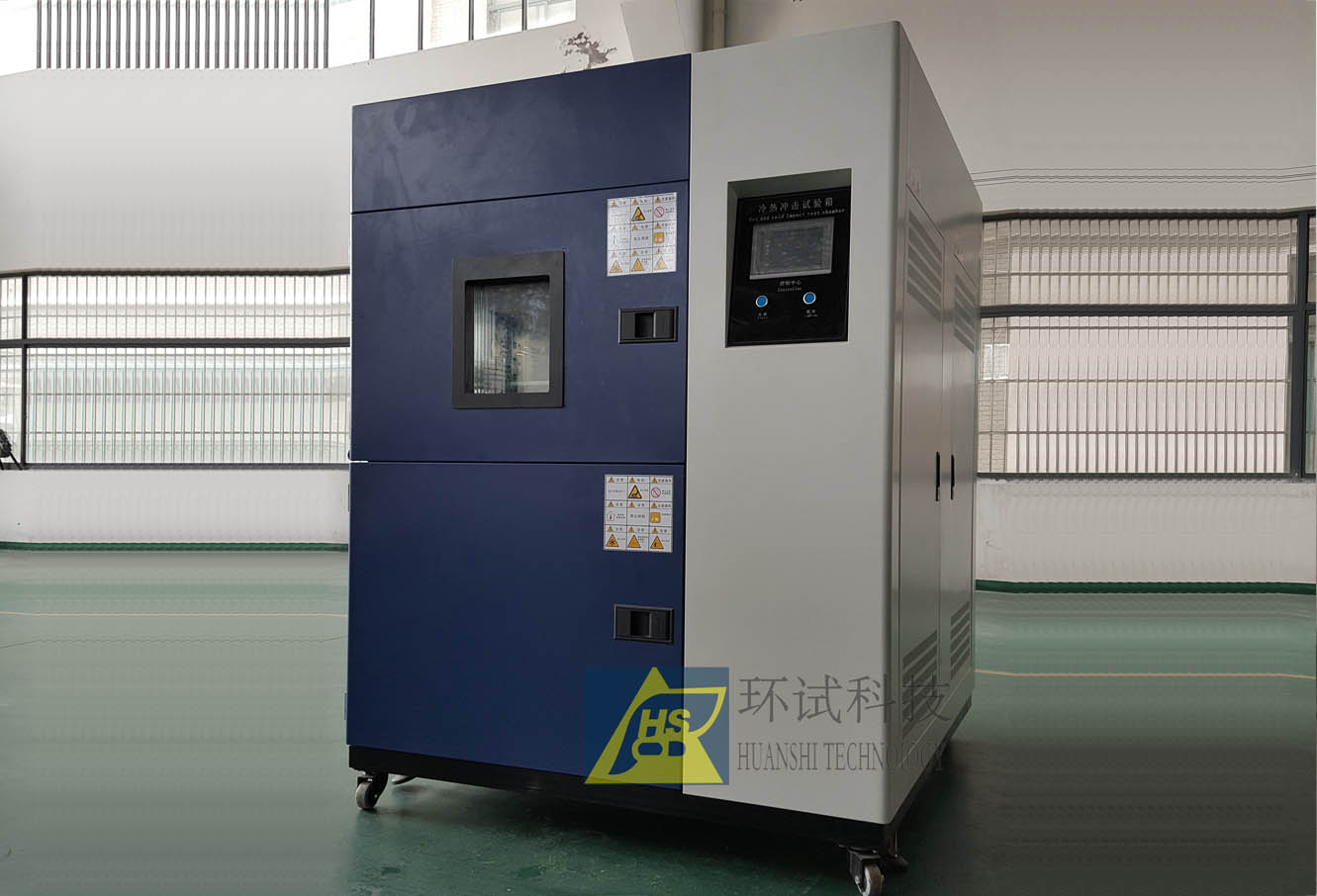

二廂/三廂式冷熱沖擊試驗箱
用途：
本產品廣泛應用于電子、汽車配件、塑膠等行業，測試各種材料對高、低溫的反復抵拉力，試驗出產品于熱脹冷縮所產生的化學變化或物理傷害，可確認產品的品質，從精密的IC到重機械的組件，無一不需要它的認同。
特點：
1、 內箱材質采用SUS#304不銹鋼板，外箱材質采用SEEC鋼板外加粉底烤漆，增加外觀質感及潔凈度，造型美觀大方。
2、 箱體保溫層采用高強度PU及保溫棉，達到優良的保溫效果。
3、 箱體配備直徑50mm的測試孔，可供外接測試電源線或信號線使用，也可以依客戶要求制作。
4、 機器底部采用高品質可固定式PU活動絞輪，方便移動。
5、 控制器采用日本UNIQUE、頌華、威碩觸摸屏系列控制器，熒幕操作簡單，程式編輯容易，適用各種溫濕度交變試驗條件，具有RS-232通訊界面及連線軟體，可于電腦上執行各種功能。
6、 具有RS-232通訊界面及連線軟體，可于電腦上設計程式、收集測試資料與記錄、呼叫程式執行等各種功能。
7、 可獨立設定高溫、低溫及冷熱沖擊三種不同條件，具備高低溫試驗機的功能。
8、 可在預約開機時間控制中自動提前預熱、預冷待機，并可選擇起始位置，由高溫或低溫開始循環或沖擊，另具備設定循環次數及自動除霜等功能。
9、具備全自動、高精密系統回路，任一機件動作，完全由P.L.C鎖定處理，溫度控制精度高，全部采用P.I.D自動演算控制。
10、出風口與回風口感知器檢知控制，風向柵門機構切換時間為10秒內完成，冷熱沖擊溫度恢復時間為5分鐘內完成。
11、運轉中發生異常狀況，熒幕上即刻自動顯示故障原因及提供排除故障的方法，并于發現輸入電力不穩定時，有緊急停機功能。
12、高品質的YOKOGAWA溫度記錄儀，同時記錄原始溫度訊號。
13、冷凍系統采用歐美原裝進口壓縮機，并使用環保冷媒。采用二元復疊制冷，以增加設備使用壽命。
14、采用多翼式循環風扇，避免任何死角，可使測試區內溫度分布均勻。
15、具有超溫保護，漏電保護，風機過載保護，壓縮機超壓、過載、過電流保護，相序保護等安全裝置，盡可能的保證設備使用安全。
冷熱沖擊試驗箱主要技術指標：
型號 | HQL-49A(B.C) | HQL-80A(B.C) | HQL-108A(B.C) | HQL-216A(B.C) | HQL-512A(B.C) | HQL-1000A(B.C) | |
測試區尺寸（W×H×D cm） | 35×35×40 | 50×40×40 | 60×45×40 | 60×60×60 | 80×80×80 | 100×100×100 | |
外型尺寸（W×H×D cm） | 160×190×140 | 180×200×140 | 190×210×140 | 190×230×155 | 260×200×180 | 280×220×200 | |
性能 | 高溫范圍 | +60℃~+200℃ | |||||
升溫速率 | +60℃~+200℃≤40min | ||||||
低溫范圍 | -10℃~-50℃（A型）；-10℃~-65℃（B型）；-10℃~-78℃（C型） | ||||||
降溫速率 | +25℃~-55℃≤60min，+25℃~-65℃≤70min，+25℃~-78℃≤85min， | ||||||
試驗范圍 | 高溫：60℃~150℃，低溫：-10℃~-40℃（A型）；-10℃~-55℃（B型）；-10℃~-65℃（C型） | ||||||
風門切換時間 | ≤10S | ||||||
溫度轉換時間 | ≤5min | ||||||
溫度波動度 | ±0.5℃ | ||||||
溫度偏差 | ±2.0℃ | ||||||
材料 | 外部材質 | SECC鋼板+粉底烤漆 | |||||
內部材質 | SUS#304不銹鋼板 | ||||||
隔熱材質 | PU及隔熱棉 | ||||||
溫度控制系統 | 制冷機 | 歐美原裝進口全封閉壓縮機 | |||||
制冷劑 | R404a/R23 | ||||||
風機 | 軸流風機 | ||||||
加熱器 | 高性能加熱器 | ||||||
蒸發器 | 翅片式冷卻器 | ||||||
冷凝器 | 風冷或水冷 | ||||||
制冷方式 | 二元復疊制冷 | ||||||
控制器 | 顯示器 | 控制器采用日本UNIQUE、頌華、威碩觸摸屏系列 | |||||
解析精度 | 0.01℃ | ||||||
設定方式 | 中英文菜單，觸摸屏方式輸入 | ||||||
控制方式 | 微積分運算PID | ||||||
信號輸入 | 鉑金電阻PT100 | ||||||
觀察窗 | 多層中空電鍍膜加熱玻璃 | ||||||
其它配件 | 測試孔（∮50mm兩個或依客戶指定），隔層架（兩個或依客戶指定），腳輪四個 | ||||||
安全裝置 | 超溫保護；漏電保護；缺水保護；壓縮機超壓、過載、 過電流保護；風機過載保護；相序保護 | ||||||
電源 | AC 380V（1±10%）V，50±0.5HZ，三相四線+保護地線 | ||||||
選配件 | 溫濕度記錄儀，可記錄溫度訊號 | ||||||
另可依客戶要求尺寸制作，滿足客戶的要求。
A，B，C代表溫度范圍，A型：-10℃~-40℃；B型：-10℃~-55℃；C型：-10℃~-65℃
1、 本設備分為高溫區、低溫區、測試區三部分，獨特的蓄熱蓄冷效果，試驗時待測物完全靜止，應用冷熱風路切換方式導入試品中，做冷熱沖擊測試。
部分使用客戶名錄（可現場實地考察）
1 | 中航工業北京長城計量測試研究所 | 5 | 雅馬哈發動機研發（上海）有限公司 | ||
內箱尺寸 | 800×800×800(W×H×D)mm | 512L | 內箱尺寸 | 1000×1000×1000(W×H×D)mm | 1立方 |
2 | 福耀集團長春有限公司 | 6 | 上海傳真通信設備技術研究所 | ||
內箱尺寸 | 1000×1000×1000(W×H×D)mm | 1立方 | 內箱尺寸 | 1000×1000×1000(W×H×D)mm | 1立方 |
3 | 青島海爾集團 | 7 | 富士通將軍（上海）有限公司 | ||
內箱尺寸 | 800×800×800(W×H×D)mm | 512L | 內箱尺寸 | 600×750×500(W×H×D)mm | 225L |
4 | 東風汽車有限公司商用車鑄造二廠 | 8 | 日本電產三協（浙江）有限公司 | ||
內箱尺寸 | 1000×1000×1000(W×H×D)mm | 1立方 | 內箱尺寸 | 800×800×800(W×H×D)mm | 512L |
